"올뉴카니발 11인승의 2열부터 4열까지 시트를 탈거하고 2인승으로 구조변경하면 침상 공간은 얼마나 나올까요?"



이번 차량은 2017년식 올뉴카니발 11인승입니다.

이번 올뉴카니발평탄화 작업은 2열·3열·4열 시트를 모두 탈거하고 2인승 캠핑카로 구조변경하는 방식으로 진행했습니다.

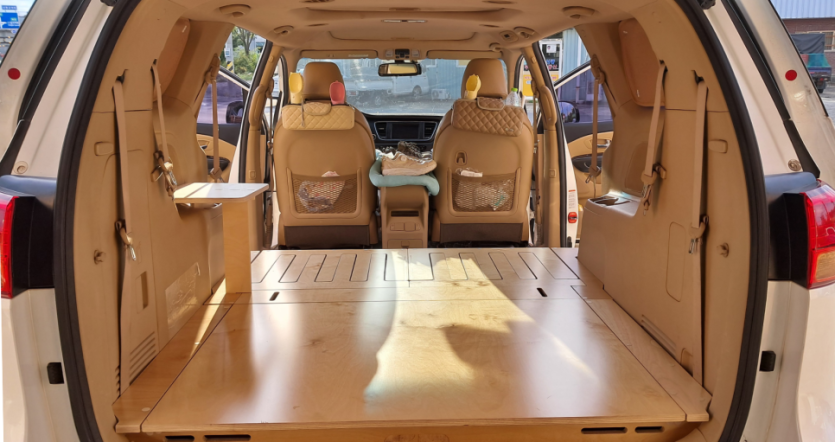

침상은 슬라이딩 확장방식으로 제작했고, 펼쳤을 때 길이 약 1,850mm × 가로 약 1,300mm가 나옵니다.

침상 높이는 트렁크 후면 약 200mm, 2열 쪽 약 240mm로 제작했습니다.



고객님은 작업 전 4인승과 3인승도 고민하셨지만 여러 구성을 비교한 끝에 2인승으로 최종 결정했습니다.

좌우측에 수납함을 만들지 않은 차량이라 이번 작업에서는 침상뿐 아니라 테이블을 어디에 설치할지도 고민이 많았습니다.

---

📌 이번 작업 핵심 5가지

✔️ 2017년식 올뉴카니발 11인승 → 2인승 구조변경

✔️ 2열·3열·4열 시트 전체 탈거

✔️ 올뉴카니발평탄화 침상 1,850mm × 1,300mm

✔️ 침상 높이 트렁크 후면 200mm / 2열 쪽 240mm

✔️ 좌우 수납함 없이 침상 상판에 테이블 설치

---

📌 목차

4인승과 3인승을 고민하다 왜 2인승으로 결정했을까요?

시트를 탈거하면 바닥 단차는 얼마나 생길까요?

올뉴카니발평탄화 침상은 어떻게 제작했을까요?

침상 높이는 왜 앞뒤를 다르게 만들었을까요?

수납함이 없는데 테이블은 어디에 설치했을까요?

---

1. 4인승과 3인승을 고민하다 왜 2인승으로 결정했을까요?



작업 전 고객님이 많이 고민하셨던 부분이 몇 인승으로 남길 것인가였습니다.

4인승이나 3인승으로 하면 좌석을 남길 수 있지만, 그만큼 뒤쪽 공간을 침상으로 사용하는 데 제약이 생깁니다.

반대로 2인승으로 변경하면 2열부터 뒤쪽까지 사용할 수 있어 침상을 만들 수 있는 공간이 더 나옵니다.

여러 가지 구성을 놓고 이야기한 뒤 이번 차량은 2열·3열·4열 시트를 모두 탈거하고 2인승으로 구조변경하기로 했습니다.

좌석 구성을 정한 뒤 올뉴카니발평탄화 작업을 시작했습니다.

---

2. 시트를 탈거하면 바닥 단차는 얼마나 생길까요?

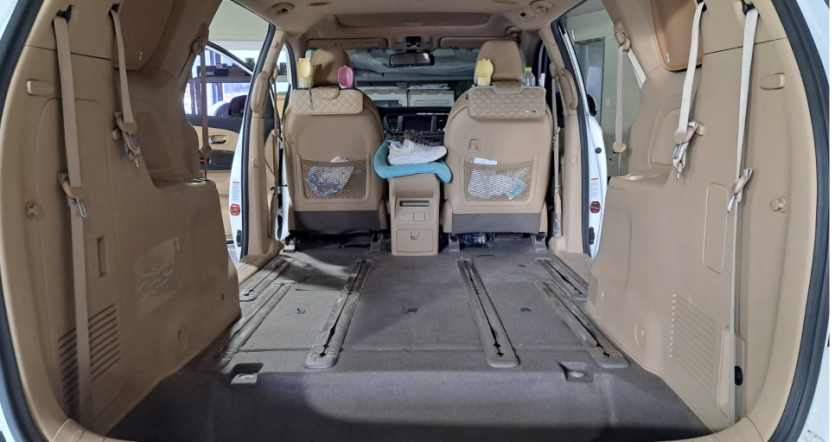

올뉴카니발은 2열부터 4열까지 시트를 모두 걷어내도 바닥이 한 면으로 평평하게 나오지 않습니다.

실제로 탈거해보면 여러 곳에서 바닥 높이가 달라집니다.

사진으로 볼 때는 큰 차이가 없어 보여도 침상을 제작하려면 이 단차를 그대로 둘 수 없습니다.

이번 올뉴카니발평탄화 작업에서도 바닥 높이를 하나씩 확인하면서 침상 하부 구조를 맞췄습니다.

---

3. 올뉴카니발평탄화 침상은 어떻게 제작했을까요?

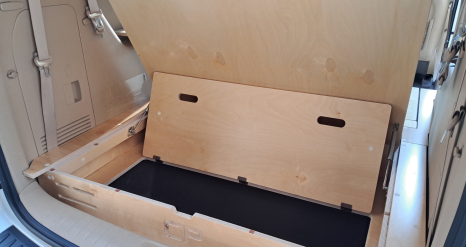

침상은 자작나무 15T 상도코팅 합판을 사용했습니다.

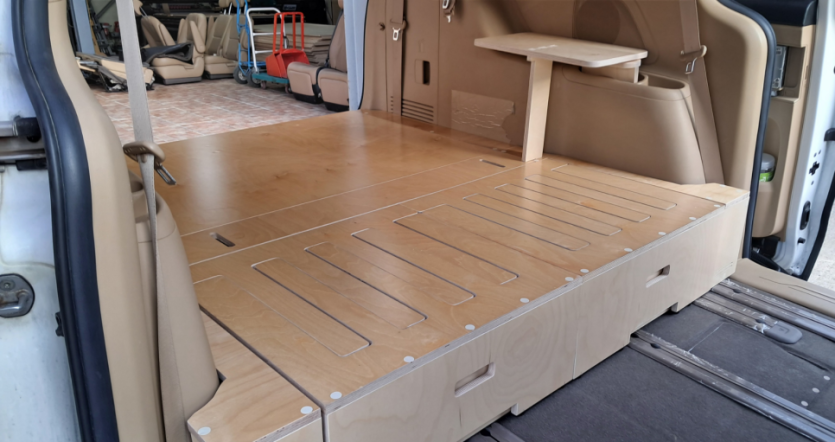

완전히 펼쳤을 때 크기는 길이 약 1,850mm × 가로 약 1,300mm입니다.

처음부터 1,850mm 길이로 고정해 놓은 침상은 아닙니다.

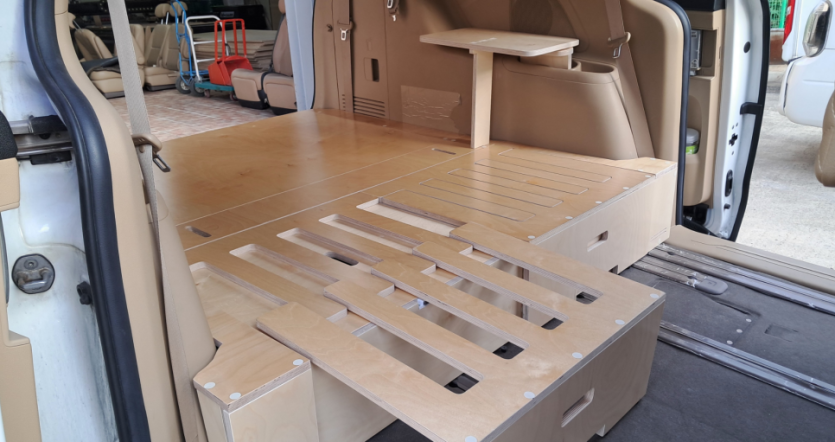

필요할 때 앞으로 당겨 펼칠 수 있도록 슬라이딩 확장방식으로 제작했습니다.

---

4. 침상 높이는 왜 앞뒤를 다르게 만들었을까요?



트렁크 후면 쪽 침상 높이는 약 200mm, 2열 쪽은 약 240mm입니다.

앞뒤가 약 40mm 차이 나는 이유는 시트를 탈거한 뒤 남는 순정 바닥의 단차 때문입니다.

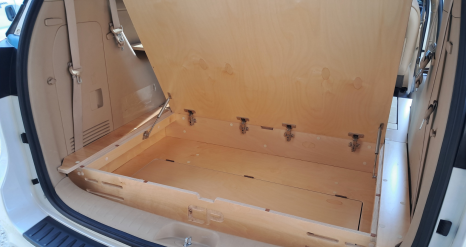

그래서 침상 하부를 앞뒤 똑같은 높이로 만들지 않고 차량 바닥에 맞춰 각각 높이를 잡았습니다.

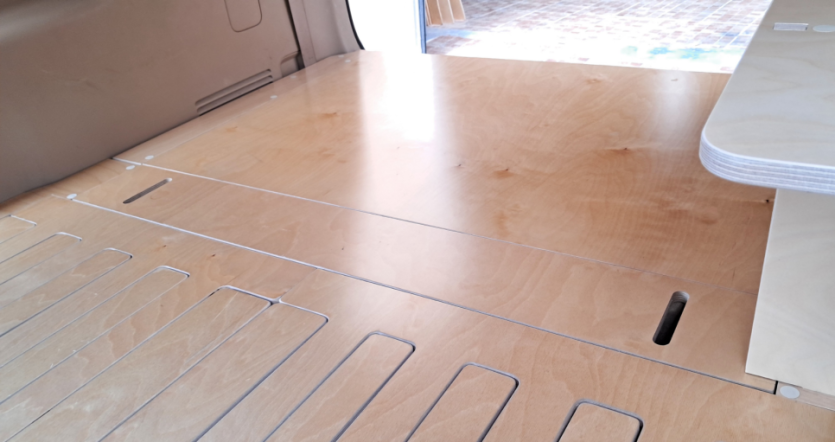

위쪽 침상 면은 평평하게 이어지도록 제작했습니다.

---

5. 수납함이 없는데 테이블은 어디에 설치했을까요?

이번 작업에서 가장 여러 번 손을 본 부분이 테이블입니다.

좌우측에 수납함이 있으면 테이블을 설치할 곳을 잡기가 비교적 수월하지만, 이번 차량에는 좌우 수납함이 없습니다.

이번 차량의 구조변경 구성에서는 테이블을 적용하기로 했기 때문에 설치할 자리를 따로 찾아야 했습니다.

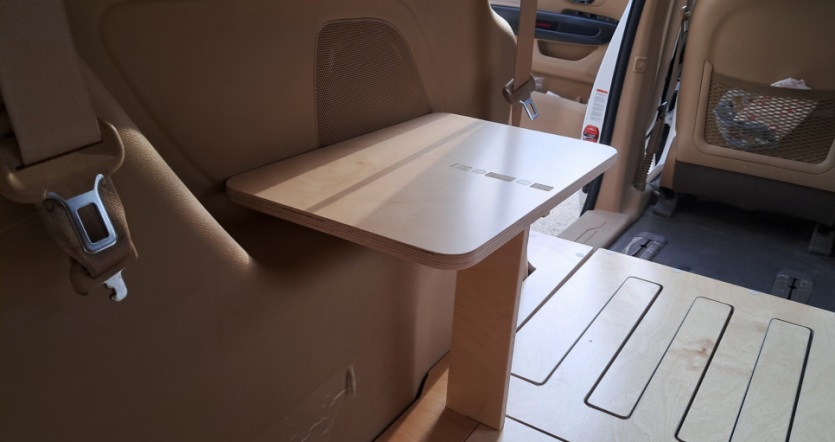

테이블 크기는 가로 430mm × 세로 280mm × 높이 320mm입니다.

처음에는 필러 쪽에 테이블을 끼웠다가 뺄 수 있도록 만들었습니다.

그런데 막상 설치해보니 테이블 다리 고정이 제대로 고정되지 않았습니다.

위치도 바꿔보고 고정방법도 몇 차례 손봤지만 결국 필러 쪽에 설치하는 방식은 포기했습니다.

다시 수정해 침상 상판에 테이블을 끼울 수 있는 방식으로 만들었습니다.

약간의 흔들림은 있지만 몇 차례 수정한 끝에 이 방식으로 작업을 마무리했습니다.

---

마무리



이번 올뉴카니발평탄화 작업은 침상을 만드는 것에 앞서 몇 인승으로 남길지부터 고민했던 차량입니다.

같은 올뉴카니발이라도 몇 인승으로 변경하는지, 기존 좌석을 얼마나 남기는지에 따라 평탄화 방식과 내부 구성은 달라질 수 있습니다.
